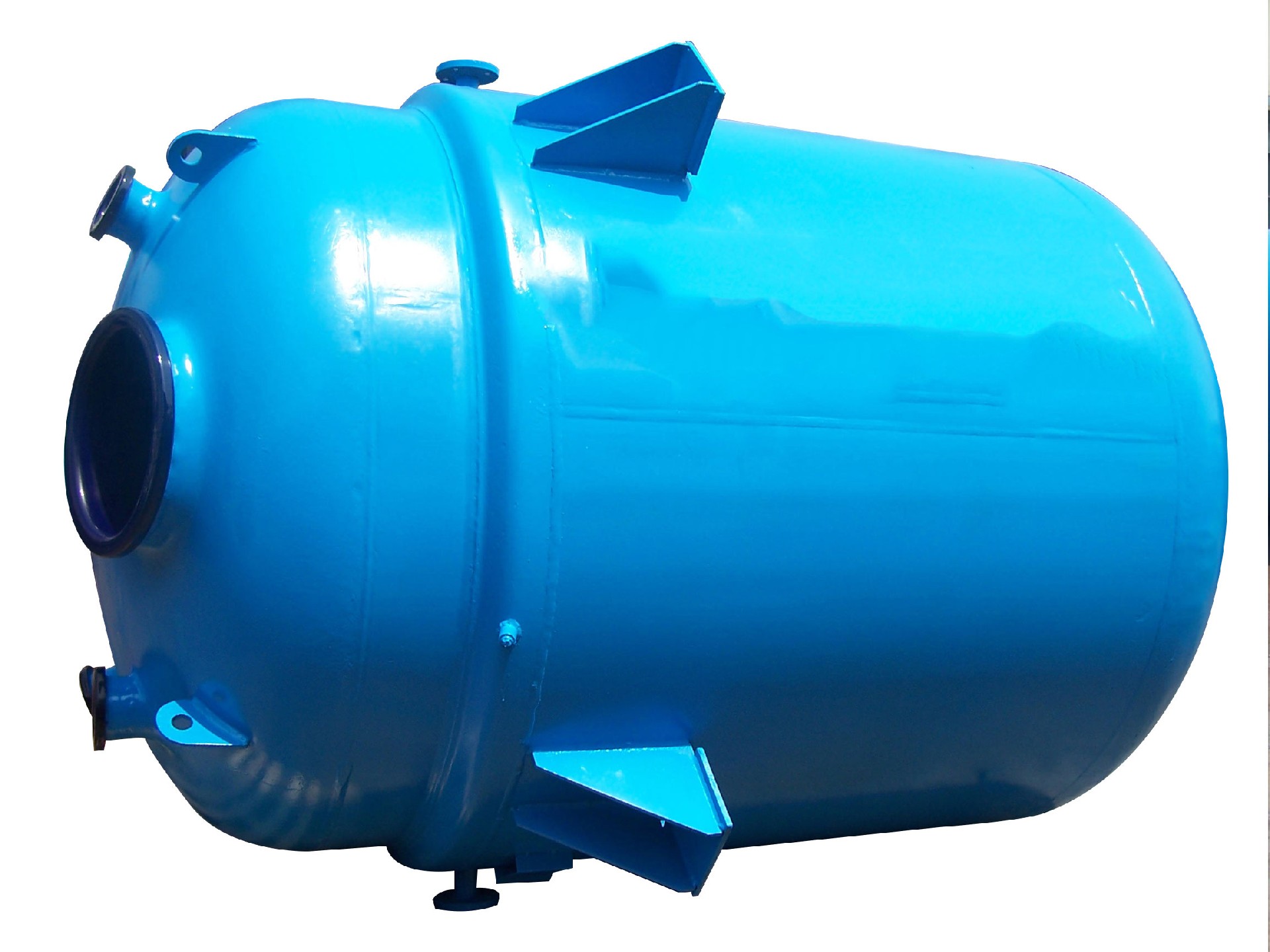

搪玻璃蒸餾罐是將含高二氧化硅的玻璃，襯在鋼制容器的內表面，經高溫灼燒而牢固地密著于金屬表面上成為復合材料制品。
所以具有玻璃的穩定性和金屬強度的雙重優點，是一種優良的耐腐蝕設備，廣泛地應用于化工、石油、醫藥、農藥、食品等工業。
搪玻璃層厚度：0.8～2.0mm
高電壓試驗：20kv
搪玻璃蒸餾罐規格：50—30000
釜內 INNER VESSEL | 夾層內 | |
設計壓力 DESIGN PRESSURE | -0.1/+1.0 MPa | 0.6 MPa |
設計溫度 DESIGN TEMPERATURE | 0/+200°C | 0/+200°C |

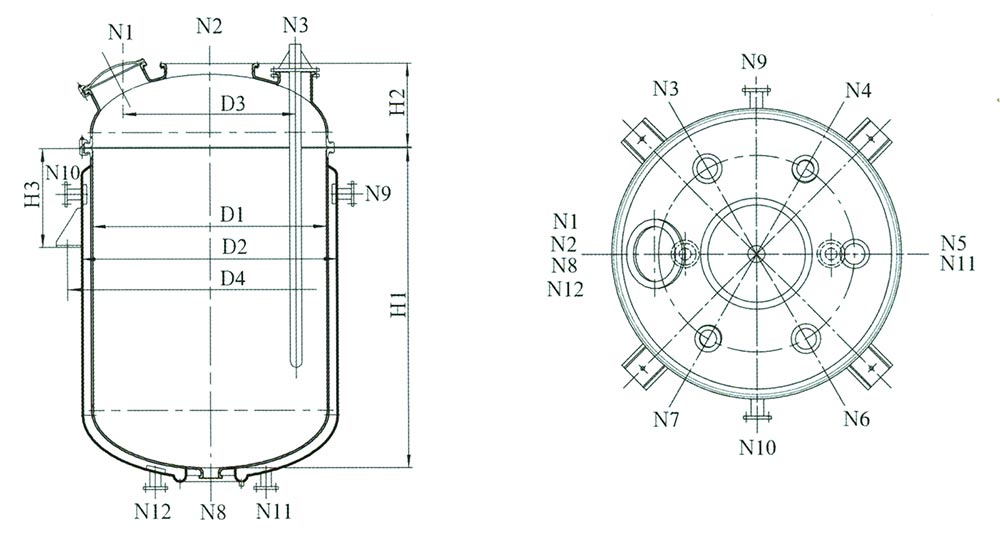

N1 | 手孔或人孔 |
N2 | 蒸餾口 |
N3 | 測溫口 |
N4 N7 | 視鏡或燈孔 |
N5 N6 | 備用口 |
K系列搪玻璃蒸餾罐主要參數表
型號 | K300 | K500 | K800 | K1000 | K1500 | K2000 | K3000 | K4000 | K5000 | |
總?cè)萘縇 | 369 | 573 | 878 | 1132 | 1714 | 2530 | 3380 | 4340 | 5435 | |
換熱面積m2 | 1.9 | 2.6 | 3.7 | 4.5 | 5.2 | 6.7 | 9.3 | 10.9 | 13.4 | |
主要尺寸 mm | D1 | 800 | 900 | 1000 | 1200 | 1300 | 1450 | 1600 | 1750 | 1750 |
D2 | 900 | 1000 | 1100 | 1300 | 1450 | 1600 | 1750 | 1900 | 1900 | |
D3 | 560 | 630 | 700 | 840 | 910 | 1020 | 1120 | 1220 | 1220 | |
D4 | 1200 | 1300 | 1405 | 1640 | 1790 | 2070 | 2225 | 2420 | 2420 | |
H1 | 800 | 1000 | 1200 | 1200 | 1400 | 1450 | 1810 | 1950 | 2410 | |
H2 | 394 | 424 | 440 | 499 | 524 | 563 | 585 | 625 | 625 | |
H3 | 380 | 400 | 450 | 500 | 650 | 650 | 650 | 700 | 700 | |
內筒管口 mm | N1 | 125 | 150 | 200 | 200 | 400×300 | 400×300 | 400×300 | 400×300 | 400×300 |
N2 | 150 | 200 | 250 | 300 | 400 | 400 | 500 | 600 | 600 | |
N3 | 80 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | |
N4 | 80 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | |
N5 | 80 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | |
N6 | 80 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | |
N7 | 80 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | |
N8 | 80 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | |
夾層管口 mm | N9 | 25 | 32 | 32 | 40 | 50 | 50 | 50 | 65 | 65 |
N10 | 25 | 32 | 32 | 40 | 50 | 50 | 50 | 65 | 65 | |
N11 | 25 | 32 | 32 | 40 | 50 | 50 | 50 | 65 | 65 | |
N12 | 25 | 32 | 32 | 40 | 50 | 50 | 50 | 65 | 65 | |
參考重量 kg | 550 | 680 | 1370 | 1500 | 1900 | 2100 | 2900 | 4100 | 4350 | |
