該系列依據GB/T25027-2010標準進行設計， 并在標準基礎上進行了改進?？梢圆捎缅^框式攪拌器、葉輪式攪拌器、漿式攪拌器或其他特殊形式的攪拌器。
搪瓷反應釜的制作流程：先用胎具將鋼板壓制成符合燒成要求的折流板，其橫截面成類似字母“Ω”形，折流板的寬度H為釜體直徑的1/8～1/6，折流板頂面弧度半徑R為：3δ≤R≤150mm，δ為折流板鋼板厚度，側面弧度半徑r為6～50mm，然后根據反應釜體積的大小，將折流板制成一層或多層，焊接在釜體內壁上，焊縫處處理圓滑過度后，進行搪燒，組裝成成品，較好地改善了反應物料流動狀態，提高了反應效率。
搪瓷反應釜設備運行中停車后的檢驗國內、國外高品質的制造商都選用高品質的鋼板、焊條、瓷釉，鋼板焊條含碳、硫、磷雜質低，鋼板內晶格結構緊密并有微量元素以抑制制造過程中吸氫，瓷釉選用耐腐蝕性能好、耐溫差急變性能優異、熔點低的瓷釉。
搪燒時，采用“高溫短燒”、“搪燒后緩冷”的燒制工藝，一般在搪燒三次后就沒有了氣孔，以后的三到四次搪燒僅僅是瓷層的加厚，瓷層一半以上的厚度是致密不導電的，這樣的搪瓷反應釜耐腐蝕性能優異，腐蝕、摩擦、碰撞后即便瓷層厚度減薄也不會影響瓷層的性能。
釜內 | 夾層內 | |
設計壓力 DESIGN PRESSURE | - 0.1/+1.0Mpa | 0.6Mpa |
設計溫度 DESIGN TEMPERATURE | -19/+200°C | -19/+200°C |

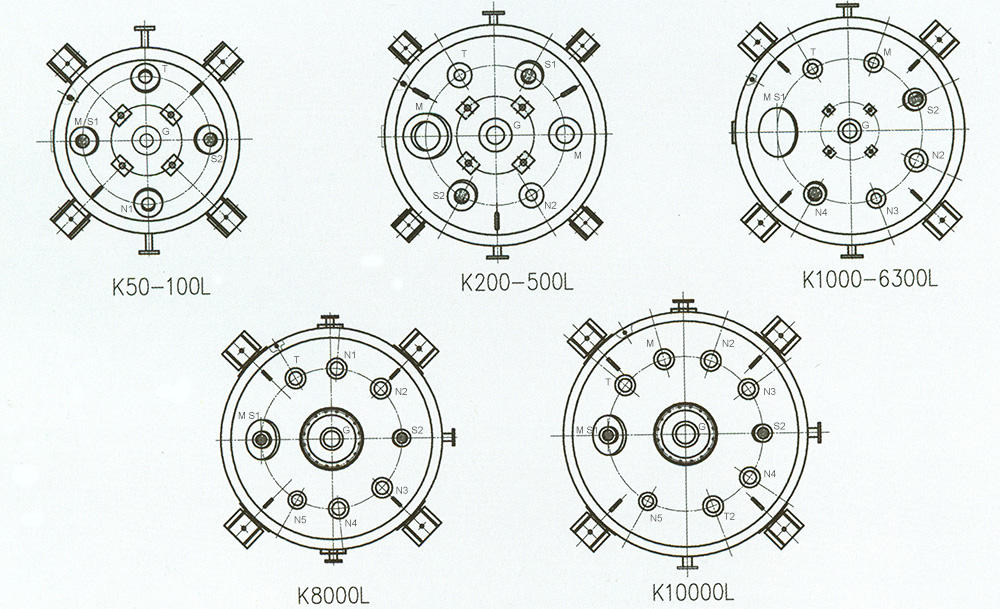

RK50—500 | RK1000-6300 | |
M | 手孔帶視鏡 | 人孔帶視鏡 |
T | 測溫口 | |
S1.S2 | 視鏡或燈孔 | |
N1-N5 | 備用口 | |

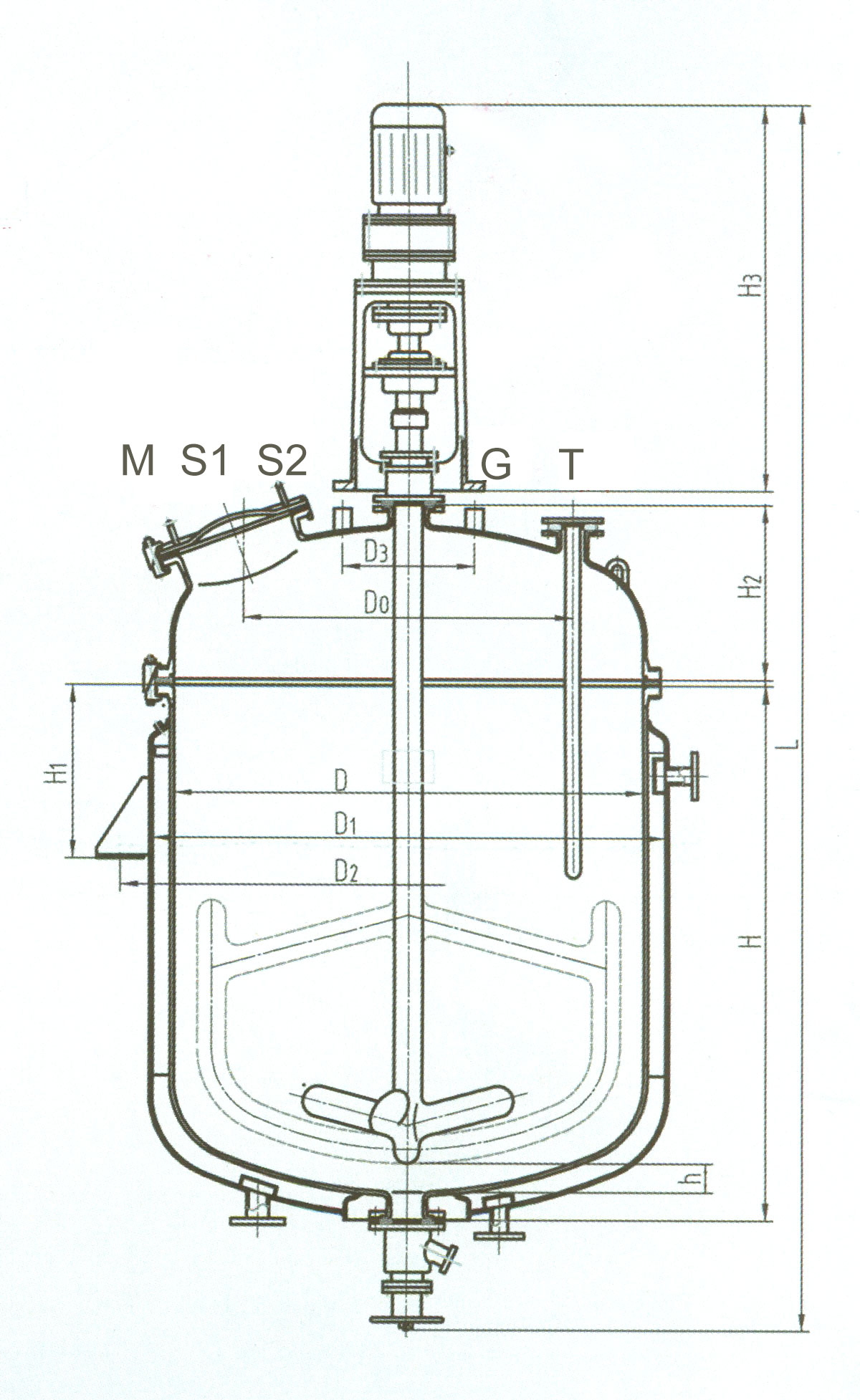

RK系列反應釜外形尺寸及其他參數
公稱容 積(L) | 全容積 | 夾套換熱 面積(m2) | 減速機 | 攪拌 | 放料閥 | 攪拌轉速(r/min) | 尺寸 | 總重量(Kg) | |||||||||||||
錨框式 | 葉輪 | D | Do | Di | d2 | D3 | D4 | H | H1 | H2 | Hs | L | h | ||||||||
錨框式 | 葉輪 | ||||||||||||||||||||
K50 | 90 | 0.57 | BLD0.55-1 | 40 | 65 | 63 或 85 | 85 或 130 | 500 | 380 | 600 | 728 | 270 | / | 475 | 300 | 305 | 945 | 2050 | 50 | 90 | 350 |
K100 | 160 | 0.89 | BLD0.75-1 | 40 | 65 | 63 或 85 | 85 或 130 | 600 | 420 | 700 | 827 | 270 | / | 580 | 300 | 315 | 945 | 2180 | 60 | 110 | 450 |
K200 | 300 | 1.5 | BLD1.1-1 | 50 | 80 | 63 或 85 | 85 或 130 | 700 | 510 | 800 | 929 | 300 | / | 780 | 300 | 355 | 953 | 2440 | 60 | 130 | 600 |
K300 | 456 | 1.9 | BLD1.5-3 | 65 | 80 | 63 或 85 | 85 或 130 | 800 | 560 | 900 | 1071 | 350 | / | 880 | 380 | 390 | 1154 | 2770 | 80 | 150 | 850 |
K500L | 710 | 2.67 | BLD2.2-3 | 65 | 80 | 63 或 85 | 85或 | 900 | 630 | 1000 | 1128 | 350 | / | 1080 | 400 | 420 | 1154 | 3051 | 80 | 160 | 1050 |
K1000 | 1600 | 4.53 | BLD4.0-3 | 80 | 100 | 63 或 85 | 85 或 130 | 1200 | 840 | 1300 | 1470 | 400 | / | 1285 | 500 | 480 | 1276 | 3450 | 100 | 210 | 1750 |
K1500 | 2140 | 5.8 | BLD4.0-3 | 80 | 100 | 63 或 85 | 85 或 130 | 1300 | 910 | 1450 | 1622 | 400 | / | 1485 | 600 | 505 | 1276 | 3700 | 100 | 210 | 2070 |
K2000 | 2600 | 7.2 | BLD4.0-3 | 80 | 100 | 63 或 85 | 85 或 130 | 1300 | 910 | 1450 | 1950 | 400 | / | 1830 | 600 | 505 | 1276 | 4030 | 100 | 210 | 2270 |
K3000 | 4000 | 8.91 | BLD5.5-3 | 95 | 125 | 63 或 85 | 85 或 130' | 1600 | 1120 | 1750 | 2151 | 450 | / | 1835 | 600 | 595 | 1316 | 4200 | 130 | 240 | 3250 |
K5000 | 6270 | 13.2 | BLD5.5-3 | 95 | 125 | 63 或 85 | 85 或 130 | 1750 | 1220 | 1900 | 2151 | 450 | / | 2443 | 700 | 633 | 1316 | 4850 | 130 | 270 | 4500 |
K6300 | 7230 | 15.4 | BLD7.5-4 | 95 | 125 | 63 或 85 | 85 或 130 | 1750 | 1220 | 1900 | 2151 | 450 | / | 2987 | 700 | 633 | 1467 | 5390 | 130 | 270 | 5370 |
K8000 | 9600 | 18.3 | BLD11-5 | 110 | 125 | 63 或 85 | 85 或 130 | 2000 | 1400 | 2200 | 2506 | 510 | / | 2900 | 790 | 710 | 2180 | 6170 | 150 | 330 | 7550 |
K10000 | 11750 | 20.1 | BLD11-5 | 110 | 150 | 63 或 85 | 85 或 130 | 2200 | 1540 | 2400 | 2708 | 510 | / | 2950 | 800 | 765 | 2180 | 6260 | 150 | 360 | 8679 |
公稱容積(L) | M | G | T | M | S1 | N2 | N3 | S2 | N4 | N5 | 放料口 | 進出氣 | 排氣口 |
K50/K100 | 80 | 65 | 65 | 65/燈 | / | 65 | 65/視 Sight | / | / | 65 | 3-20 | 1/2" | |
K200 | 125/手孔 Handhoie | 80 | 65 | 80 | 65/燈 Light | 65 | / | 65/視 Sight | / | / | 80 | 3-25 | 1/2" |
K300 | 125/手孔 Handhoie | 100 | 80 | 80 | 65/燈 Light | 65 | / | 65/視 Sight | / | / | 80 | 3-25 | 1/2 " |
K500 | 150/手燈 Handhoie | 100 | 100 | 100 | 80燈 | 125 | / | 80/視 Sight | / | / | 80 | 3-32 | 1/2 " |
K1000 | 300×400 | 125 | 100 | 100 | 100/燈 Light | 125 | 100 | 100/視 Sight | 100 | / | 100 | 3-50 | 1/2" |
K1500/K2000 | 300×400 | 125 | 100 | 100 | 125/燈 Light | 125 | 100 | 125/視 Sight | 125 | / | 100 | 5-50 | 1/2 " |
K3000 | 300×400 | 150 | 100 | 100 | 125/燈 Light | 125 | 100 | 125/視 Sight | 125 | / | 125 | 5-50 | 1/2 " |
K5000/K6300 | 300×400 | 150 | 125 | 125 | 125/燈 Light | 150 | 125 | 125/視 Sight | 125 | / | 125 | 6-65 | 1/2 " |
K8000 | 300×400/125 | 200 | 150 | 150 | 125/燈 Light | 150 | 150 | 125 | 150 | 150 | 125 | 7-80 | 3/4" |
K10000 | 300×400/125 | 200 | 150 | 150 | 150 | 150 | 150 | 125/視 Sight | 150 | 150 | 150 | 7—80 | 3/4" |
