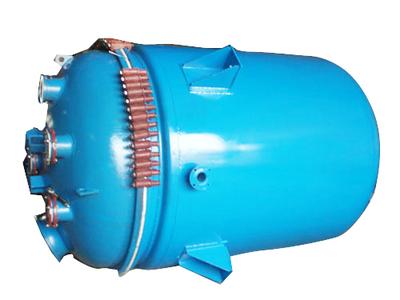

該系列依據HG/T2375-2011標準進行設計，并在標準基礎上進行了改進。顧客可在此基礎上加裝液面計或依據需要重新進行設計。
1、耐沖擊性：
玻璃層的內應力越小，彈性越好，硬度越大，抗彎抗壓強度越高，則耐沖擊就越好。我廠之玻璃層在規定厚度內，用直徑30mm，重量112g鋼球沖擊時，其沖擊功為282×10-3J（優等品指標為260×10-3J）。
2、耐酸性：
對各種有機酸、無機酸、有機溶劑均有較好的抗蝕性。如將我廠生產的搪玻璃試樣置于20%HCI溶液中煮沸48h，腐蝕速率為0.9lg/m2.d（優等品指標為1.0g/m2.d）。
3、耐堿性：
搪玻璃對堿性溶液抗蝕性較酸溶液差。但將我廠搪玻璃試樣置于1N氫氧化鈉溶液腐蝕，試驗溫度80℃時間48h。腐蝕速率為6.76g/m2.d（優等品指標為7.0g/m2.d）。
4、操作溫度：搪玻璃設備加熱和冷卻時，應緩慢進行。我廠制造的搪玻璃設備使用溫度為0－200℃，耐溫急變性≥200℃。
5、瓷層厚度：玻璃設備的瓷層厚度0.8-2.0mm，搪玻璃設備附件的瓷層厚度0.6-1.8mm。
6、耐壓電：搪玻璃具有良好的絕緣性，當搪玻璃在規定厚度內用20KV高頻電火花檢查瓷層時，高頻電火花不能擊穿瓷層。

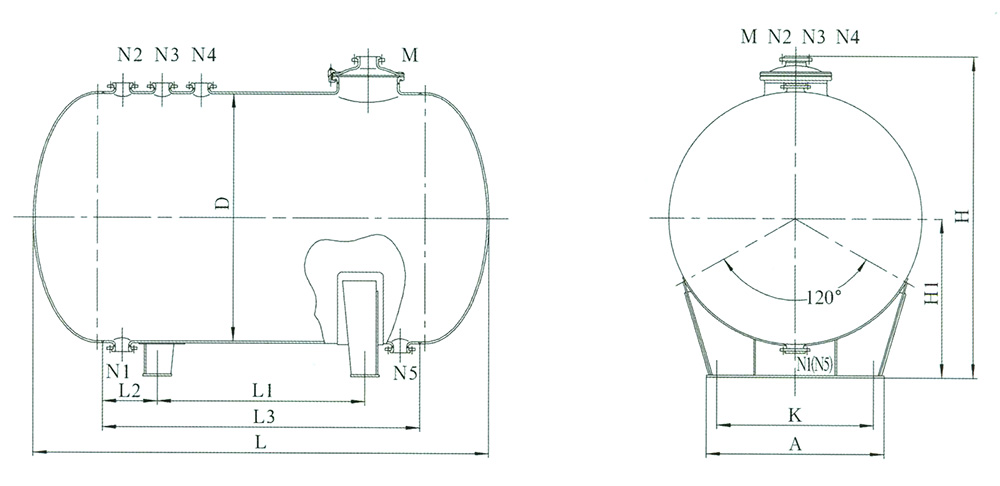

設計壓力 DESIGN PRESSURE | -0. l/+0.6Mpa |
設計溫度 | -19/+200℃ |
M | 人孔帶備用口 |
N3 | 進料口 |
N1 N2 N4 | 備用口 |
N5 | 出料口 |
型號 | HT3000 | HT4000 | HT5000 | HT6300 | HT8000 | HT10000 | HT 12500 | HT 16000 | HT20000 | HT25000 | HT30000 | HT40000 | HT50000 | |
總?cè)莘e(L) Total Capacity | 3337 | 4457 | 5550 | 7024 | 8910 | 11904 | 13921 | 17756 | 22330 | 27790 | 33300 | 44000 | 55000 | |
主要尺寸 | D | 1450 | 1450 | 1600 | 1750 | 1900 | 2000 | 2000 | 2200 | 2400 | 2800 | 3000 | 3200 | 3400 |
H1 | 1089 | 1089 | 1166 | 1243 | 1318 | 1368 | 1368 | 1470 | 1572 | 1774 | 1876 | 1978 | 2080 | |
H | 2150 | 2150 | 2300 | 2454 | 2604 | 2704 | 2704 | 2908 | 3112 | 3510 | 3720 | 3900 | 4100 | |
L1 | 794 | 1474 | 1420 | 1474 | 1590 | 1880 | 1880 | 2840 | 2930 | 2282 | 2330 | 3000 | 3530 | |
L2 | 330 | 330 | 360 | 390 | 420 | 450 | 450 | 500 | 550 | 600 | 650 | 650 | 650 | |
L3 | 1454 | 2134 | 2140 | 2254 | 2430 | 2780 | 2780 | 3840 | 4030 | 3482 | 3630 | 4300 | 4830 | |
L | 2288 | 2968 | 3052 | 3246 | 3496 | 3900 | 3900 | 5080 | 5374 | 5030 | 5282 | 6060 | 6690 | |
A | 1030 | 1030 | 1120 | 1240 | 1360 | 1420 | 1420 | 1580 | 1720 | 2040 | 2180 | 2340 | 2480 | |
K | 870 | 870 | 960 | 1080 | 1200 | 1260 | 1260 | 1380 | 1520 | 1800 | 1940 | 2100 | 2200 | |
管口尺寸 | N1 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 200 | 200 |
N2 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 200 | 200 | |
N3 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 200 | 200 | |
N4 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 200 | 200 | |
N5 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 200 | 200 | |
M | 400×300 | 450 | ||||||||||||
總重量 Total Weight | 1700 | 2000 | 2500 | 3200 | 3800 | 4700 | 5700 | 6700 | 8300 | 9900 | 12300 | 15900 | 19800 | |
